উচ্চ-ভোল্টেজ স্বয়ংচালিত তারের জোতা ইনজেকশন ছাঁচের জন্য পিনের সোজাতা এবং অবস্থান সহনশীলতা কেন গুরুত্বপূর্ণ?
উচ্চ-ভোল্টেজ স্বয়ংচালিত তারের জোতা সংযোগকারীগুলিতে (যেমন, বৈদ্যুতিক গাড়ির ব্যাটারি প্যাক, চার্জিং ইন্টারফেস বা পাওয়ার ডিস্ট্রিবিউশন ইউনিটের জন্য), পিন সোজাতা এবং অবস্থান সহনশীলতা সবচেয়ে সমালোচনামূলক মানের বৈশিষ্ট্য মধ্যে হয়. ইনজেকশন ছাঁচনির্মাণের সময়, গলিত প্লাস্টিক (সাধারণত PA66, PBT, বা এলসিপি) উচ্চ চাপে (1,500-2,000 বার পর্যন্ত) এবং তাপমাত্রায় (250-320°C) ইনজেকশন দেওয়া হয়, যা সহজেই অসমর্থিত পিনগুলিকে বিকৃত বা স্থানচ্যুত করতে পারে। অনুমোদিত সীমার বাইরে যেকোন বিচ্যুতি কার্যকরী ব্যর্থতার দিকে নিয়ে যায় যেমন দুর্বল বৈদ্যুতিক যোগাযোগ, তাপীয় পলাতক, বা সমাবেশ প্রত্যাখ্যান।
1. কেন এই সহনশীলতাগুলি সমালোচনামূলক
| ক্রিটিক্যাল ফ্যাক্টর | দুর্বল সরলতা/অবস্থানের পরিণতি | কার্যকরী ঝুঁকি |
|---|---|---|
| পিন সোজাতা বিচ্যুতি | বাঁকানো পিনগুলি মিলন সংযোগকারী হাউজিংয়ের সাথে সম্পূর্ণভাবে জড়িত হতে পারে না। | উচ্চ-ভোল্টেজ (800V) সিস্টেমে বর্ধিত যোগাযোগ প্রতিরোধ → অতিরিক্ত গরম → আগুনের ঝুঁকি। |
| অবস্থান সহনশীলতা ত্রুটি | পিচ অমিল (যেমন, 2.54mm ±0.05mm হয়ে যায় 2.54mm ±0.15mm)। | সংলগ্ন পিনের মধ্যে শর্ট সার্কিট বা সঙ্গম না হওয়ার কারণে ওপেন সার্কিট। |
| সম্মিলিত প্রভাব | সন্নিবেশ বল > 75N (সাধারণ বৈশিষ্ট্য ≤ 45N) এবং মিলনের টার্মিনালের সম্ভাব্য ক্ষতি। | অ্যাসেম্বলি লাইন স্টপেজ, পুনরায় কাজ, বা কম্পনের অধীনে ক্ষেত্রের ব্যর্থতা (যেমন, ইভি ড্রাইভিং)। |
2. উচ্চ-ভোল্টেজ ওয়্যার হারনেস ছাঁচের জন্য সাধারণ সহনশীলতার প্রয়োজনীয়তা
| পিনের ধরন/আবেদন | পিনের সোজাতা (প্রতি 25 মিমি দৈর্ঘ্য) | অবস্থান সহনশীলতা (সত্যিকারের অবস্থান) | ছাঁচ গ্রেড প্রয়োজন | পরিদর্শন পদ্ধতি |
|---|---|---|---|---|
| উচ্চ-ভোল্টেজ পাওয়ার পিন (2.8 মিমি - 6.0 মিমি ব্যাস) | ≤ 0.05 মিমি | ≤ 0.05 মিমি | নির্ভুলতা (IATF16949 গ্রেড 1) | সিএমএম বা ভিশন সিস্টেম |
| সিগন্যাল পিন (0.64 মিমি - 1.0 মিমি ব্যাস) | ≤ 0.03 মিমি | ≤ 0.04 মিমি | অতি নির্ভুলতা | লেজার মাইক্রোমিটার GO/NO-GO গেজ |
| শিল্ড/গ্রাউন্ড পিন (ফ্ল্যাট বা গোলাকার) | ≤ 0.08 মিমি | ≤ 0.10 মিমি | বাণিজ্যিক নির্ভুলতা | পিন গেজ অ্যারে |
দ্রষ্টব্য: সাধারণ গ্রাহকের স্পেসিফিকেশন (যেমন, TE কানেক্টিভিটি, মোলেক্স, এবং চাইনিজ ইভি OEM) এবং Fanze T&M (Jiashan) Co., Ltd-এ উৎপাদন ক্ষমতার উপর ভিত্তি করে মান।
3. কিভাবে Fanze T&M (Jiashan) Co., Ltd. পিন সহনশীলতা অর্জন ও যাচাই করে
- নির্ভুল ছাঁচ নকশা : ব্যবহার করে পিন ধরে রাখার প্লেট (বুশিং) ইনজেকশনের সময় পিনগুলিকে সীমাবদ্ধ করতে কঠোরতা HRC 58–62 এবং গ্রাউন্ড হোল টলারেন্স H6 (যেমন, 0.008/–0 মিমি) সহ।
- সাইড-পুল/স্লাইডার সমর্থন : দীর্ঘ পিনের জন্য (L/D অনুপাত > 8), মধ্যবর্তী সাপোর্ট স্লাইডারগুলি ইনজেকশন চাপে বিচ্যুতি প্রতিরোধ করে।
- নিম্ন-চাপ / উচ্চ-গতির ইনজেকশন প্রোফাইলিং : প্রাথমিক ফিল 60% গতিতে এবং 70% চাপ কমাতে পিন বাঁকুন, তারপর পিন স্থিতিশীল হওয়ার পরে 90% চাপে প্যাক করুন।
- 100% পরিদর্শন : স্বয়ংক্রিয় দৃষ্টি ব্যবস্থা (নির্ভুলতা ±0.005 মিমি) প্রতিটি চক্রের পরে গুরুত্বপূর্ণ উচ্চ-ভোল্টেজ ছাঁচের জন্য পিনের অবস্থান এবং সোজাতা পরীক্ষা করে।
4. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রায়শই জিজ্ঞাসিত প্রশ্ন 1: ছাঁচনির্মাণের পরে পিনের সোজাতা ব্যর্থ হলে কী হবে? এটা কি সংশোধন করা যাবে?

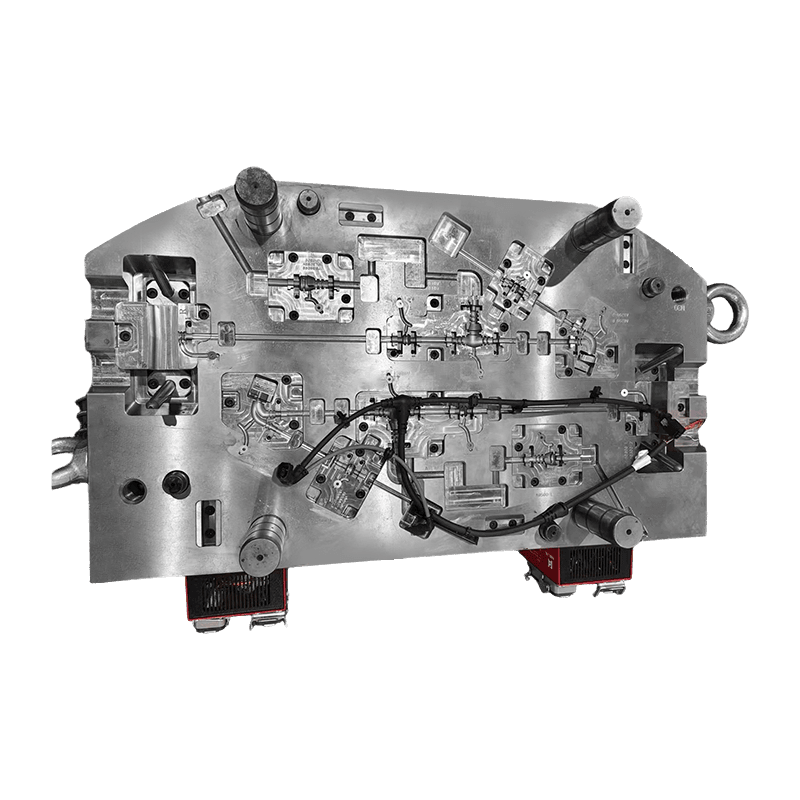

ক: উচ্চ-ভোল্টেজ সংযোগকারীগুলিতে বাঁকানো পিনগুলি সোজা করা হয় অনুমোদিত নয় কারণ ঠান্ডা কাজ অবশিষ্ট স্ট্রেস এবং মাইক্রো-ফাটল প্রবর্তন করে, যা থার্মাল সাইক্লিং (যেমন, -40°C থেকে 125°C) এর অধীনে ব্যর্থতার কারণ হতে পারে। একমাত্র সমাধান অংশটি প্রত্যাখ্যান করা। Fanze T&M (Jiashan) Co., Ltd. ব্যবহার করে এই ধরনের ব্যর্থতা প্রতিরোধ করে পিন সুরক্ষা স্লাইডার এবং ইনজেকশন প্রোফাইলিং এর জার্মান এবং জাপানি ইনজেকশন ছাঁচনির্মাণ মেশিনে। জন্য অটোমোবাইল তারের জোতা ইনজেকশন ছাঁচ সমাধান, কোম্পানি IATF16949 প্রয়োজনীয়তার উপর ভিত্তি করে পিন অবস্থান সহনশীলতার জন্য Cpk ≥ 1.33 গ্যারান্টি দেয়।
প্রায়শই জিজ্ঞাসিত প্রশ্ন 2: পিন সোজা করার জন্য কোন উপকরণগুলি সবচেয়ে চ্যালেঞ্জিং, এবং কীভাবে ফানজে টিএন্ডএম (জিয়াশান) কোং লিমিটেড তাদের পরিচালনা করে?
ক: উচ্চ-সান্দ্রতা বা উচ্চ স্ফটিক পদার্থ পছন্দ অপূর্ণ PA66 এবং LCP এটি সবচেয়ে চ্যালেঞ্জিং কারণ তাদের উচ্চ ইনজেকশন চাপ (2,000 বার পর্যন্ত) এবং দ্রুত দৃঢ়করণের অভিজ্ঞতা প্রয়োজন। Fanze T&M (Jiashan) Co., Ltd ব্যবহার করে:
- ছাঁচ প্রবাহ বিশ্লেষণ পিন বিচ্যুতি পূর্বাভাস এবং গেট অবস্থান অপ্টিমাইজ করতে.
- সুষম মাল্টি-গহ্বর লেআউট সমস্ত পিনের চাপ সমান করতে।
- ভালভ গেট সঙ্গে গরম রানার সর্বোচ্চ চাপ 20-30% কমাতে।
কোম্পানি সফলভাবে ABB চার্জিং স্টেশনের জন্য PA66 30%GF তারের হার্নেস মোল্ড এবং SAIC-এর জন্য একটি EV ব্যাটারি সংযোগকারী প্রকল্প সরবরাহ করেছে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন 3: ফ্যানজে টিএন্ডএম (জিয়াশান) কোং লিমিটেড কি পিনের অবস্থান এবং সোজাতার জন্য ছাঁচের বৈধতা ডেটা সরবরাহ করতে পারে?
ক: হ্যাঁ। Fanze T&M (Jiashan) Co., Ltd. 2005 সালে প্রতিষ্ঠিত হয়েছিল এবং নির্ভুল ইনজেকশন ছাঁচ এবং ইনজেকশন অংশগুলিতে বিশেষজ্ঞ। কোম্পানিটি 14,000 m² ব্যবহারযোগ্য প্ল্যান্ট এলাকা এবং প্রায় 100 জন কর্মচারী নিয়ে 2016 সালে জিয়াশান কাউন্টির গুইগু পার্কে চলে আসে। এটি জাপান এবং জার্মানি থেকে আমদানি করা সিএনসি, ইডিএম, ধীর গতির তারের কাটার মেশিন এবং উচ্চ-পারফরম্যান্স ইনজেকশন ছাঁচনির্মাণ সরঞ্জামের মালিক। কোম্পানিটি IATF16949 প্রত্যয়িত এবং ব্রিটিশ ল্যান্ড রোভার, ট্রায়াম্ফ মোটরসাইকেল, চাঙ্গান এবং জাপানিজ টাইগার ইলেকট্রিককে পণ্য সরবরাহ করে।
প্রতিটি উচ্চ-ভোল্টেজ তারের জোতা ছাঁচের জন্য, কোম্পানি প্রদান করে:
- প্রথম নিবন্ধ পরিদর্শন (এফএআই) প্রতিটি পিন গহ্বরের জন্য CMM ডেটা সহ রিপোর্ট করুন।
- প্রসেস ক্যাপাবিলিটি স্টাডি (Cpk) একটানা 300টি শটের উপর ভিত্তি করে।
- পিন পরিধান পর্যবেক্ষণ প্রতি 50,000 চক্রের পরে (প্রতিস্থাপনযোগ্য পিন সন্নিবেশ)।
কোম্পানির মান নীতি মেনে চলে "নির্ভুলতা, উচ্চ দক্ষতা, ঢালাই গুণমান" এবং has won high praise from customers worldwide.
